N-TYPE / TOPCon

210N

N-Type TOPCon günəş elementi

210 × 210 mm ölçülü, 18 cərəyan toplama şinli N-Type TOPCon günəş elementi. Fosforla aşqarlanmış monokristal silikon və hər iki tərəfdə SiNx örtüyü ilə fotovoltaik modul istehsalı üçün hazırlanıb.

Qiymət təklifi alın Texniki spesifikasiya

Ön tərəf · Texniki çertyoj210 × 210 ± 0.25 mm

Səmərəlilik diapazonu24.1–25.5%

Maksimum güc diapazonu10.63–11.24 W

Cərəyan toplama şinləri18

Qalınlıq130 µm ± 10%

01 / 210N

Fiziki xüsusiyyətlər

Altlıq materialı: Fosforla aşqarlanmış N-tip monokristal silikon
Ölçülər: 210 × 210 ± 0.25 mm
Silikon lövhənin diametri (Φ): 295 ± 0.25 mm
Qalınlıq: 130 µm ± 10%
Ön tərəf: 18 BB · 188 ± 10% kontakt xətti
Arxa tərəf: 18 BB · 192 ± 10% kontakt xətti
Əksolunma əleyhinə örtük: Ön və arxa tərəfdə mavi silikon nitrid (SiNx) örtüyü

02 / 210N

Elementin detallı quruluşu

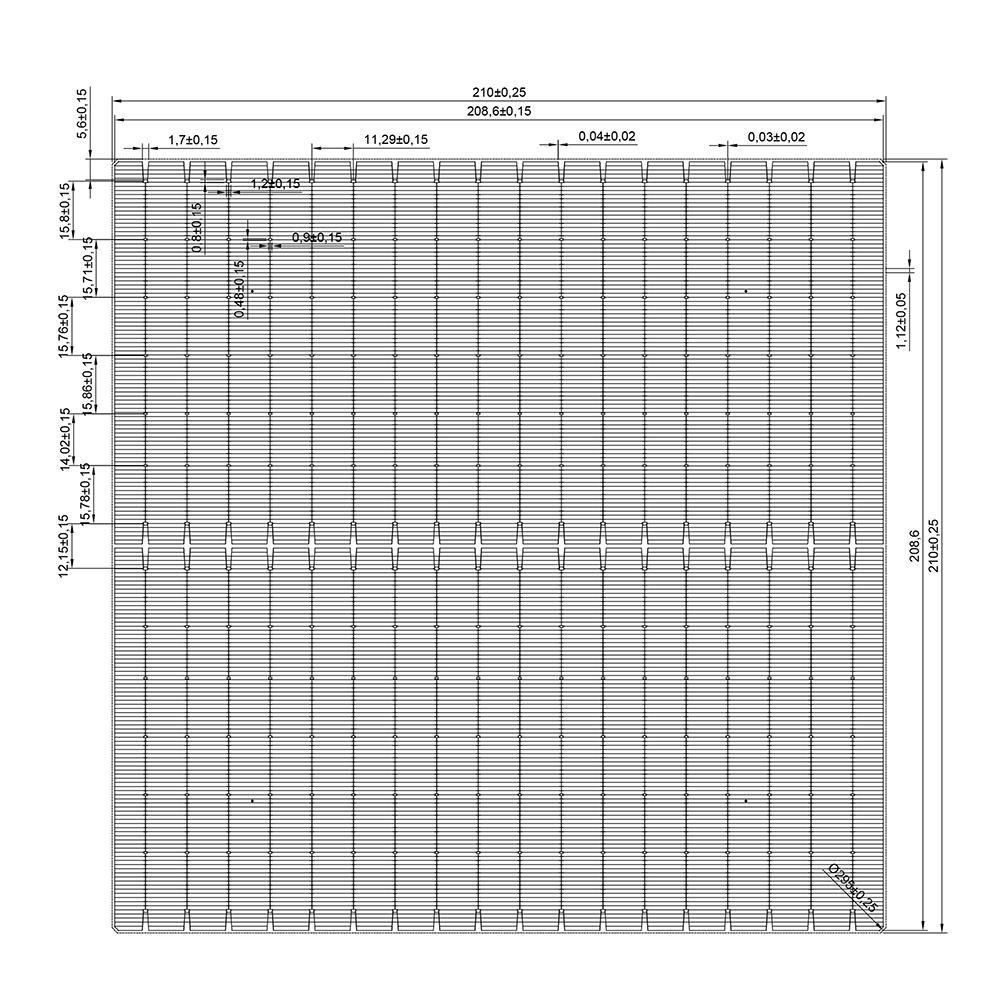

210N — Ön tərəf, Texniki çertyoj — **Ön tərəf**Çertyoju tam ölçüdə aç

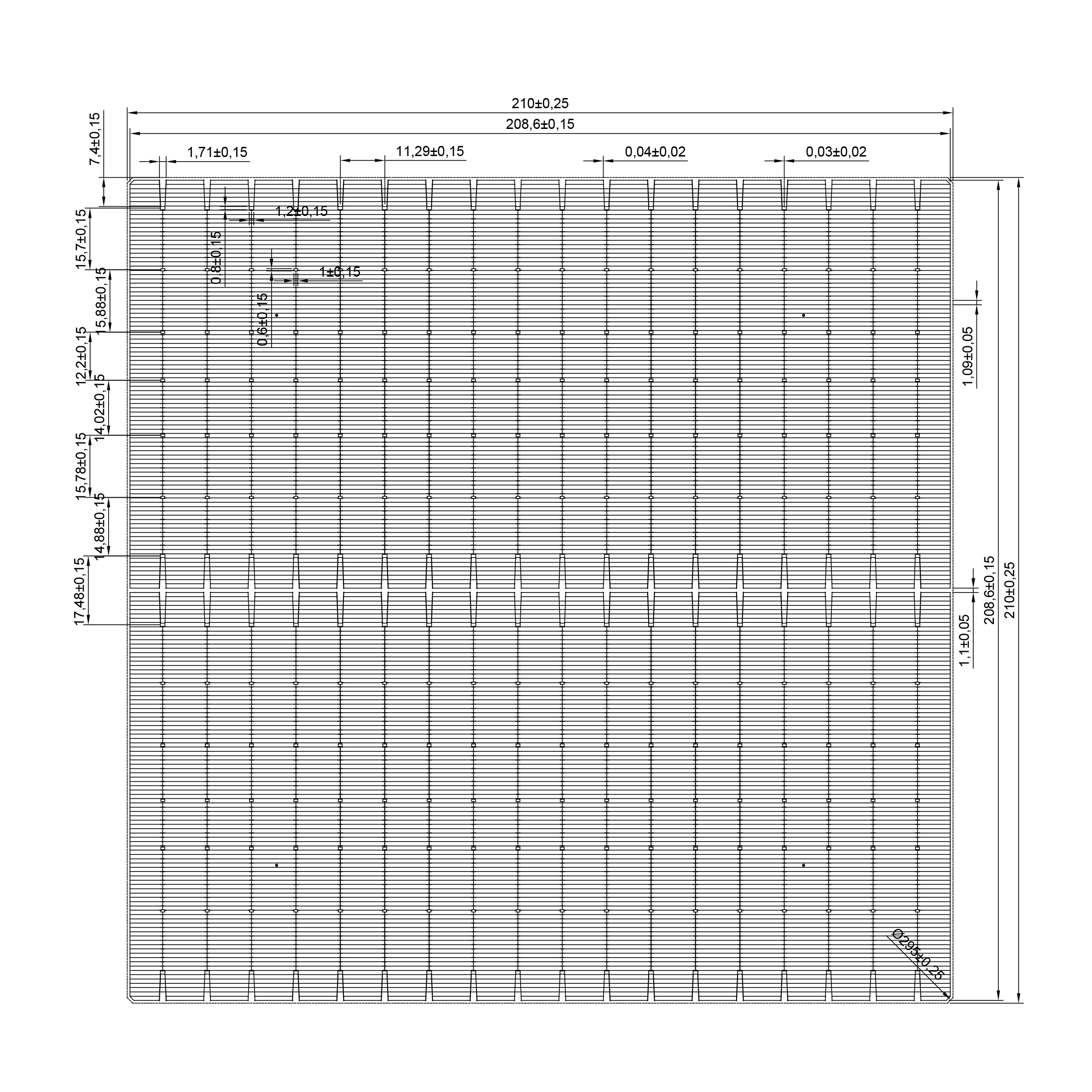

210N — Arxa tərəf, Texniki çertyoj — **Arxa tərəf**Çertyoju tam ölçüdə aç

03 / STC

Elektrik göstəriciləri

Elektrik göstəricilərini yüklə (CSV)

Standart sınaq şəraiti: 1000 W/m² · AM 1.5 · 25 °C.

Bütün göstəriciləri görmək üçün cədvəli üfüqi sürüşdürün.

210N — Elektrik göstəriciləri
Səmərəlilik (%)	Isc (A)	Voc (V)	Impp (A)	Vmpp (V)	Pmpp (W)	FF (%)
25.5	18.024	0.730	17.353	0.648	11.24	85.46
25.4	18.005	0.728	17.338	0.646	11.20	85.45
25.3	17.980	0.727	17.297	0.645	11.16	85.35
25.2	17.952	0.726	17.255	0.644	11.11	85.26
25.1	17.908	0.725	17.213	0.643	11.07	83.25
25.0	17.632	0.724	17.171	0.642	11.02	85.18
24.9	17.586	0.723	17.129	0.641	10.98	85.18
24.8	17.527	0.722	17.087	0.640	10.94	85.24
24.7	17.498	0.721	17.045	0.639	10.89	85.15
24.6	17.431	0.720	17.003	0.638	10.85	85.25
24.5	17.390	0.719	16.960	0.637	10.80	85.22
24.4	17.361	0.718	16.917	0.636	10.76	85.13
24.3	17.334	0.717	16.875	0.635	10.72	85.03
24.2	17.291	0.716	16.832	0.634	10.67	85.01
24.1	17.255	0.715	16.789	0.633	10.63	84.95

Dəyərlər təqdim olunan spesifikasiyadan dəyişdirilmədən götürülüb. Bəzi elektrik göstəriciləri dəqiqləşdirilməlidir; seçilən səmərəlilik sinfini və bütün parametrlərini sifariş spesifikasiyasında təsdiqləyin.

04 / 210N

Temperatur əmsalları

Güc: −(0.30 ± 0.02) %/K
Gərginlik: −(0.26 ± 0.03) %/K
Cərəyan: +(0.046 ± 0.015) %/K

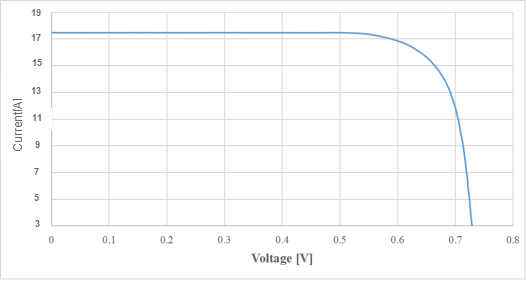

210N — I–V xarakteristikası — İstinad cərəyan–gərginlik əyrisi. Şəkil konkret səmərəlilik sinfinə aid edilməyib.
